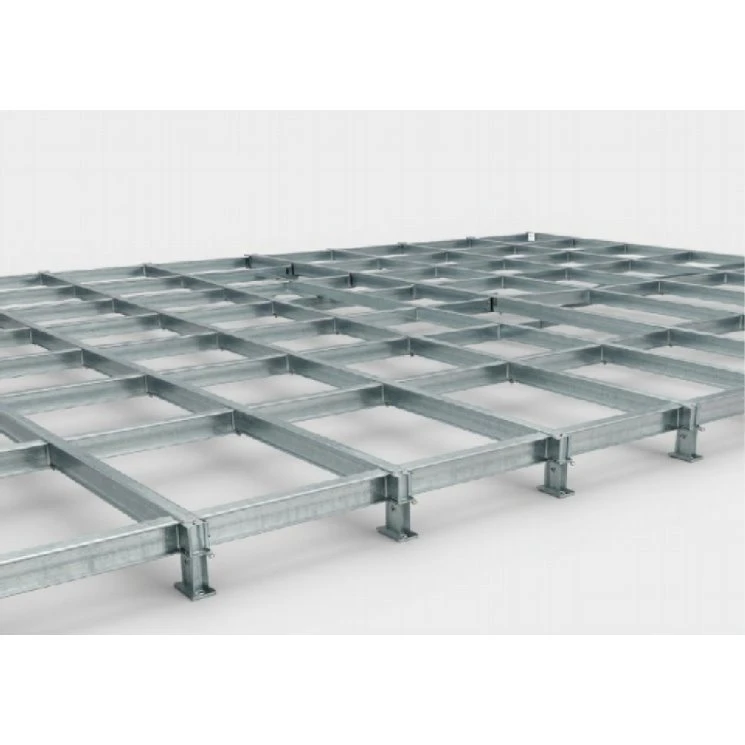

Seismesch Heavy-Duty opgehuewe Buedem
De Seismic Heavy-Duty Raised Floor System ass fir Missioun-kritesch Ëmfeld konstruéiert, déi héich statesch/dynamesch Lasten a seismesch Risiken ënnerleien. Gebaut ronderëm eng steif verschweißte Stahlschuel gefüllt mat héijer -Dicht Liichtbeton, integréiert de System schwéier -Pflicht Stringers a mechanesch befestegt seismesch Spannungen. Et bitt en erhiewte Plenum fir Loftfloss a Kabelmanagement wärend d'strukturell Integritéit ënner lateral seismesche Kräfte behalen. Hiergestallt ënner engem ISO 9001: 2015 zertifizéiert Qualitéitsmanagement System an eiser engagéierter Ariichtung, gëtt all Batch mat strikte dimensionalen a strukturellen Toleranzen produzéiert.
Schlëssel Fonctiounen
Héich Last-Lagerkapazitéit:Ënnerstëtzt konzentréiert Lasten bis zu 2.500 lbf (11.1 kN) an ultimativ Lasten iwwer 6.000 lbf ouni permanent plastesch Deformatioun.
Seismesch Zone 4 Konformitéit: Incorporéiert schwéier -Pflicht Bolzen-Stringerverbindungen an diagonaler Streifen fir lateral an Torsiounsverschiebung während seismesch Eventer ze widderstoen.
Elektrostatesch Entladung (ESD) Kontroll:Surface Finishen bidden kontrolléiert elektresch Resistenz (10⁶ bis 10⁹ Ohm) fir sensibel Elektronik ze schützen.
Präzisioun Nivellering Pedestals:Galvaniséierte Stol Sockelkäpp mat Sperrmutter erlaben Mikro-Héicht Upassungen (± 25 mm) fir Ënnerfläch Onregelméissegkeeten ze kompenséieren.
Austauschbar Panels:Voll zougänglech 600 x 600 mm modulare Paneele erlaben séier Rekonfiguratioun a Kabelrouting ënner dem Buedem.
System Struktur
Uewerfläch Layer:Héich-Héichdrock Laminat (HPL) oder Anti-statesch Vinyl Finish
Core Layer:Schweißte Stolpanel gefëllt mat Héich-Dicht Beton
Ënnerstëtzung Kader:Heavy-Duty Steel Stringer (Bolt-geséchert)
Kräizung:Sockelkop mat Isolatiounsdichtung
Vertikal Ënnerstëtzung:Galvaniséierte Stol Sockel Tube a Basisplack
Stabilitéit System:Seismesch Staubsauger (Anker-befestegt op Ënnerfläch)
Technesch Spezifikatioune
|
Parameter |
Spezifizéierung |
Test Standard |
|
Panel Dimensiounen |
600 x 600 x 35 mm (Standard) |
ISO 9001 |
|
Panel Konstruktioun |
Déif-gezeechent SPCC Stahl Uewen/Ënnen, Zementfill |
GB/T 36340 |
|
Konzentréiert Last |
11,1 kN (2.500 lbf) |
CISCA / EN 12825 |
|
Ultimate Last |
>27,5 kN |
CISCA / EN 12825 |
|
System Gewiicht |
45 - 55 kg/m² (ofhängeg vun der Héicht) |
ASTM E480 |
|
Pedestal Axial Last |
>22 kN Kompressiounsausbezuelung |
ANSI/BIFMA |
|
Uewerfläch Resistenz |
10⁶ - 10⁹ Ω |
ANSI/ESD S7.1 |
Seismesch Leeschtung
D'Iwwerliewensméiglechkeet vun der Ariichtung an aktive seismesche Zonen erfuerdert steife Laaschtweeër, déi d'Panelausléisung an d'Rackkipp verhënneren.
Lateral Last Resistenz:Diagonal Spuerkits verbannen Sockele mat strukturellen Intervalle mateneen, iwwerdroen lateral Scherbelaaschtungen direkt op de konkrete Ënnerfläch.
Anti-Vibratiounsdichtungen:Konduktiv Gummi-Isolatiounspads op Sockelkäpp absorbéieren héich-Frequenz Schwéngungen aus schwéiere Serverkabinetten a vermeit Metallmüdegkeet.
Code Ausrichtung:Getest am Aklang mat Telcordia GR-63-CORE (Zone 4 Ufuerderunge) an International Building Code (IBC) seismesch Design Kategorien D bis F.
Typesch Uwendungen
Hyperscale Data Centers:Verwalte schwéier Serverracken, Héich-Dicht Kabelen, an ënner-buedem HVAC Plenums.
Kommando- a Kontrollzentren:Bitt stabilen, vibration-resistente Buedem fir 24/7 Iwwerwaachungsstatiounen a seismesche Zonen.
Semiconductor Cleanrooms:Liwwert Partikel-gratis, statesch-dissipativ Buedem, déi fäeg ass schwéier Fabrikatiounsausrüstung z'ënnerstëtzen.
Power Substation Kontrollraum:Widderstand schwéier Schalterkabinetten an héich elektromagnetesch Interferenzëmfeld.
Installatioun & Personnalisatioun
Subfloor Virbereedung:Erfuerdert e Biesem-propper Beton-Ënnerbuedem, dee mat Beton-Sealer behandelt gëtt, fir Staubakkumulatioun ze vermeiden.
Installatioun Method:Bolt-Stringermethodologie mat Laser-Nivelléiert Sockele verankert iwwer mechanesch Expansiounsbolten oder strukturell Klebstoff.
Personnalisatioun Optiounen:
- Fäerdeg Buedem Héicht (FFH) rangéiert vun 300 mm bis 1.500 mm.
- Perforéierte Loftstroumplacke (oppe Beräich vun 25% bis 55%) mat justierbare Volumendämpfer.
- Ausschnëtter fir Kabel Grommets, elektresch Këschte, an Drainage Trenches Maschinnen ze Zeechnen Spezifikatioune.
Standarden & Qualitéit
Fabrikatioun Qualitéit System:Produzéiert ënner engem iwwerpréiften ISO 9001:2015 Qualitéitsmanagementsystem (Zertifikat Nr. verfügbar op Ufro).
Material Zertifizéierung:Steel components utilize Q235B structural carbon steel with a hot-dip galvanized or zinc-plated finish (>12 μm) fir Korrosioun ze widderstoen.
Leeschtung Testen:Zoufälleg Batch Tester am-Haus duerchgefouert fir konzentréiert Belaaschtungsabwechslung, Beschichtungsadhäsioun (Kräiz-Lucktest) an elektresch Resistenz virum Këscht.
Fabrikatioun & Projet Ënnerstëtzung
Produktiounsanlag & Kapazitéit:Operéiert vun enger automatiséierter Fabrikatiounsanlag mat enger monatlecht Ausgab iwwer 50.000 m², mat Multi-Punktschweißroboter an automatiséierter Epoxypulver-Beschichtungslinnen.
Engineering Support:Factory liwwert Buttek Zeechnungen, Belaaschtungsverdeelungsberechnungen a seismesch Anker Layoutpläng baséiert op Client CAD / BIM Dateien.
Verpakung & Logistik:Export-grad Fumigatioun-gratis Holzpaletten, Feuchtigkeit-Barriärverpackung, a Kantschutz fir Standard 20ft/40ft Containerverschécken.
Oft gestallte Froen
Q: Fir wat seismesch Zonen sinn dëst opgehuewe Buedem System zertifizéiert?
A: De System ass konstruéiert a getest fir Telcordia GR -63-CORE Zone 4 Standarden an IBC Seismic Design Kategorien D, E, a F z'erhalen wann se mat fabrizéiert geliwwert diagonaler seismesche Spannkits installéiert sinn.
Q: Wéi verhënnert Dir Panelbewegung ënner schwéier vibréierend Ausrüstung?
A: Paneele gi mat Schraube-Down String Systemer geséchert, wou Stahlplacke a Präzisioun-geklappt Stringkäpp mat Eckschrauwen gespaart sinn, déi lateral Verréckelung eliminéiert, déi duerch dynamesch Ausrüstungsvibrationen verursaacht gëtt.
Q: Wat ass d'Standard Lead Zäit fir Bulk Projet Commanden?
A: Standard Produktiounslafe daueren 20 bis 30 Deeg fir Quantitéiten ënner 5.000 Quadratmeter. Benotzerdefinéiert Panelausschnëtter oder net-Standard fäerdeg Héichten kënnen zousätzlech 5 bis 7 Deeg erfuerderen.
Q: Kann dëse System ënner-Buedem Héich-Drock HVAC Loftverdeelung aménagéieren?
A: Jo. Déi voll versiegelt Stringer-Gitter a gepackt Sockelkäpp behalen d'Loftdichte Plenum Integritéit, sou datt et gëeegent ass fir héije-statesche-Drock ënner-Buedemluftverdeelung (UFAD) an Datenzenteren.
Q: Wéi eng Dokumentatioun gëtt zur Konstruktiounstechnik ugeschloss-?
A: Mir liwweren zertifizéiert Drëtt-Partei Testberichter (CISCA, EN 12825), Materialmillenzertifikater, Belaaschtungs-Oflektiounskurven, a Projet-spezifesch seismesch Berechnungspakete op Ufro.
Q: Wat ass déi minimal fäerdeg Buedemhöhe (FFH) méiglech mat seismesche Spannung?
A: Déi minimal empfohlene fäerdeg Buedemhöhe fir eng seismesch verstoppt schwéier -Pflicht Konfiguratioun ass 350 mm fir adäquat Spillraum fir diagonaler Befestigungswénkel z'erméiglechen.
